| 品牌：JAGUAR/捷豹 | 用途：冰箱压缩机、空调压缩机、制冷压缩机、天然气加气站用、凿岩机用、风动工具、车辆制动用、门窗启闭用、纺织机械用、轮胎充气用、塑料机械用压缩机、矿用压缩机、船用压缩机、医用压缩机、喷砂、喷漆用 | 型号：EAS350 |
| 传动方式：皮带传动 |

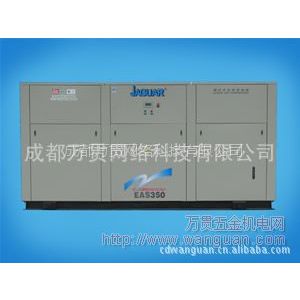

螺杆式空压机(电动标准型 EAS350)产品说明：
1、智能的微电脑控制系统;
2、性能***的德国GHH-RAND进口主机;
3、高效的过滤和分离系统;
4、功率:340HP;
5、排气量:33.0-43.8m3/min.
型 号 Model | EAS-10 | EAS-15 | EAS-20 | EAS-25 | EAS-30 | EAS-40 | |||
| 排气量/排气压力 Free Air Delivery/Discharge Pressure | (m3/min)/MPa | 0.7 | 1.35 | 1.8 | 2.5 | 3 | 3.8 | 5.2 | |
0.85 | 1.2 | 1.6 | 2.3 | 2.8 | 3.4 | 5 | |||
1.0 | 1 | 1.3 | 2 | 2.5 | 3.1 | 4.3 | |||
1.25 | 0.8 | 1 | 1.7 | 2 | 2.7 | 3.8 | |||
冷却方式 Cooling Model | 风 冷 Air-Cooled | 风冷或水冷 | |||||||
传动方式 Transmission Model | 皮带或齿轮 | ||||||||
排气温度 Discharge Temperature | ℃ | ≤环境温度+10 | 风冷≤环境温度+10；水冷≤40 | ||||||
润滑油量 Lubricant | 升/Liter | 7 | 7 | 9 | 10 | 10 | 20 | ||
噪音 Noise | dB(A) | 66 | 66 | 68 | 68 | 70 | 70 | ||
电动机 Motor | 功率 Power | KW/HP | 7.5/10 | 11/15 | 15/20 | 18.5/25 | 22/30 | 30/40 | |
转速 Rotate speed | RPM | 1440 | 1460 | 1460 | 1470 | 1470 | 1470 | ||
启动方式 Straing Method | 直接启动 | Υ-Δ 启动（Starter) | |||||||
电源 Electricity | 220V/380V/415V 50HZ/60HZ | ||||||||
外型尺寸 Dimension | 长 Length | mm | 850 | 1050 | 1050 | 1150 | 1150 | 1200 | |
宽 Width | mm | 700 | 800 | 800 | 850 | 850 | 950 | ||
高 Height | mm | 1050 | 1100 | 1100 | 1250 | 1250 | 1450 | ||
重量 Weight | KG | 520 | 650 | 650 | 770 | 770 | 1080 | ||
出口管径Air Outlet Pipe Diameter | inch | 1" | 1" | 1" | 11/4" | 11/4" | 11/2" | ||
冷却水出入口管径Cooling Water Pipe Diamenter | inch | 3/4"(内牙) | 3/4"(内牙) | ||||||
冷却水用量 Cooling Water Dosage | L/min | 80 | 80 | ||||||
型 号 Model | EAS-50 | EAS-60 | EAS-75 | EAS-100 | EAS-125 | EAS-150 | |||
| 排气量/排气压力 Free Air Delivery/ Discharge Pressure | (m3/min)/MPa | 0.7 | 6.5 | 8 | 10.5 | 14.1 | 16 | 20.5 | |
0.85 | 6.1 | 7.5 | 9.8 | 12.8 | 15 | 19 | |||
1.0 | 5.5 | 7 | 8.6 | 11.6 | 13.6 | 17.2 | |||
1.25 | 4.9 | 6 | 7.6 | 10 | 12.2 | 14.8 | |||
冷却方式 Cooling Model | 风冷或水冷 Air-Cooled .&.Water-Cooled | ||||||||
传动方式 Transmission Model | 皮带或齿轮 | 齿轮 | |||||||
排气温度Discharge Temperature | ℃ | 风冷≤环境温度+10； 水冷≤40 | |||||||
润滑油量 Lubricant | 升/Liter | 20 | 29 | 29 | 70 | 70 | 94 | ||
噪音 Noise | dB(A) | 72 | 73 | 73 | 75 | 75 | 77 | ||
| 电动机 Motor | 功率 Power | KW/HP | 37/50 | 45/60 | 55/75 | 75/100 | 90/125 | 110/150 | |
转速 Rotate speed | RPM | 1480 | 1480 | 1480 | 2970 | 2970 | 2980 | ||
| 启动方式 Straing Method | Υ-Δ 启动（Starter) | ||||||||
| 电源 Electricity | 220V/380V/415V 50HZ/60HZ | ||||||||
| 外型尺寸 Dimension | 长 Length | mm | 1200 | 1450 | 1450 | 2000 | 2000 | 2200 | |
宽 Width | mm | 950 | 1100 | 1100 | 1250 | 1250 | 1600 | ||
高 Height | mm | 1450 | 1530 | 1530 | 1700 | 1700 | 1860 | ||
重量 Weight | KG | 1080 | 1420 | 1420 | 1950 | 2050 | 3000 | ||
出口管径 Air Outlet Pipe Diameter | inch | 11/2" | 2" | 2" | 2"法兰 | 2"法兰 | 2"法兰 | ||
冷却水出入口管径 Cooling Water Pipe Diamenter | inch | 3/4"(内牙) | 1"(内牙) | 1"(内牙) | 11/2"(内牙) | 11/2"(内牙) | 11/2"(内牙) | ||
冷却水用量 Cooling Water Dosage | L/min | 100 | 200 | 200 | 300 | 300 | 300 | ||
型 号 Model | EAS-175 | EAS-200 | EAS-300 | EAS-350 | EAS-400 | ||||
| 排气量/排气压力Free Air Delivery/Discharge Pressure | (m3/min)/MPa | 0.7 | 24.1 | 28.3 | 38.5 | 43.8 | 52 | ||
0.85 | 22.9 | 27 | 35.8 | 41.4 | 48 | ||||
1.0 | 20.5 | 24.5 | 32.2 | 37.8 | 43 | ||||
1.25 | 16.8 | 20.5 | 28.5 | 33 | 39 | ||||
冷却方式 Cooling Model | 风冷或水冷 Air-Cooled .&.Water-Cooled | ||||||||
传动方式 Transmission Model | 齿轮 | ||||||||
排气温度 Discharge Temperature | ℃ | 风冷≤环境温度+10；水冷≤40 | |||||||
润滑油量 Lubricant | 升/Liter | 112 | 112 | 120 | 120 | 120 | |||
噪音 Noise | dB(A) | 77 | 79 | 79 | 80 | 80 | |||
电动机 Motor | 功率 Power | KW/HP | 132/175 | 160/220 | 200/270 | 250/340 | 315/430 | ||
转速Rotate speed | RPM | 2980 | 2980 | 2980 | 2980 | 2980 | |||
| 启动方式 Straing Method | Υ-Δ 启动（Starter) | ||||||||
| 电源 Electricity | 220V/380V/415V 50HZ/60HZ | ||||||||
外型尺寸 Dimension | 长 Length | mm | 2700 | 2700 | 3000 | 3000 | 3000 | ||
宽 Width | mm | 1700 | 1700 | 1800 | 1800 | 1800 | |||
高 Height | mm | 1800 | 1800 | 1800 | 1800 | 1800 | |||
重量 Weight | KG | 3500 | 3800 | 4800 | 5000 | 6000 | |||
出口管径 Air Outlet Pipe Diameter | inch | 3"法兰 | 3"法兰 | 4"法兰 | 4"法兰 | 4"法兰 | |||
冷却水出入口管径 Cooling Water Pipe Diamenter | inch | 11/2"(内牙) | 11/2"(内牙) | 11/2"(内牙) | 11/2"(内牙) | 11/2"(内牙) | |||
冷却水用量Cooling Water Dosage | L/min | 400 | 400 | 450 | 450 | 450 | |||
空压机的几个常见故障处理
成都空压机的常见故障处理：润滑系统的故障
1、击油针折断，应更换;
2、油位过高或过低，调整油位至规定范围
3、油牌号不对，应按说明书要求换油：
4、润滑油太脏，应换洁净的润滑油。
成都空压机的常见故障处理：各级压力不正常(偏低或偏高)
1、进、排气阀的阀片或弹簧损坏，漏气，应更换;
2、进、排气阀的阀座上夹有脏物，漏气，清除脏物;
3、空气滤清器堵塞严重，应清洗;
4、气管路有漏气或冷却器漏气，修理之;
5、活塞环，气缸磨损严重，漏气，应更换。
成都空压机的常见故障处理：排气量减小
1、气阀漏气，研磨修理或更换新件;
2、活塞环、刮油环、气缸磨损过度，更换磨损件;
3、空气滤清器堵塞，气管路漏气，清除滤网下粉尘，修理管路;
4、活塞上止点间隙过大，减少气缸垫、降低余隙容积，
5、空压机转速过低于额定转速，检查线路电压、频率检修或更换电机。
成都空压机的常见故障处理：空压机有不正常的响声
1、气缸内有响声
① 气缸内掉入异物或破碎阀片，清除异物或破碎阀片;
② 活塞顶部与气缸盖发生顶碰，应调整间隙;
③ 连杆大头瓦、小头衬套及活塞横孔磨损过度，应更换之;
④ 活塞环过分磨损，工作时在环槽内发生冲击，更换活塞环;;
⑤ 气缸内有水。
2、 阀内有响声
① 进，排气阀组未压紧，应拧紧阀室方盖紧固螺母：;
② 阀片弹簧损坏，及时更换;
③ 气阀结合螺栓、螺母松动，拧紧螺母;
④ 阀片与阀盖之间间隙过大，调整间隙，必要时更换阀片
3、曲轴箱内有响声
① 连杆瓦磨损过度，换新瓦，
② 连杆螺栓未拧紧，紧固之;
③ 飞轮未装紧或键配合过松，应装紧，
④ 主轴承损坏，更换轴承;
⑤ 曲轴上之挡油圈松脱，换新挡油圈。
成都空压机的常见故障处理：机械故障
活塞环卡死，气缸发生干磨，曲轴连杆咬死，滚动轴承损坏、系装配间隙过小或润
滑油太脏、油位过低，应调整装配间隙或更换添加润滑油。
成都空压机的常见故障处理：排气温度或冷却水排水温度过高(指水冷式)
1、气缸拉毛使气缸过热，修***缸，活塞;
2、排气阀漏气或阀弹簧，阀片损坏、更换损坏零件;
3、冷却水量不足，加大冷却水流量;
4、冷却水路堵塞，气缸、气缸盖，冷却器内积垢过厚或堵塞，清除水垢或堵塞物;
5、进、排气阀结炭，使气体通道不畅，清理结炭。
成都空压机的常见故障处理：排气压力表跳动
1、进、排气阀片或弹簧滞住，检修;
2、压力表损坏，更换之;
3、仪表管路有异物。清理吹除。
